物通博聯網段隔離器IP隔離轉換配置實現PLC跨網段訪問

時間:2023-12-22 15:13:17

?
在企業進行設備聯網與數據采集的工作中,往往會遇見不同網段IP設備的通信問題,此時設備IP固定無法修改,那么設備與設備之間、設備與上位機之間就無法通訊,進而影響到企業物聯網系統的搭建。
對此,物通博聯推出具備IP隔離和NAT轉換功能的網段隔離器,適用于生產網絡對 PLC、HMI、CNC、DCS、MES等網絡通訊和數據采集,兼有跨網段隔離和IP轉換的功能。比如車間多個設備,如果有不同網段的IP地址,則可以統一成同一網段的IP地址,進行設備(PLC、CNC)的在線編程、數據采集、遠程管理等各種跨網段訪問。


操作步驟




1

網絡配置

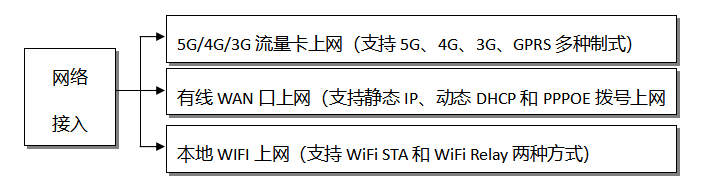

將網絡隔離器設備上的LAN口與電腦端網口相連接(電腦與網絡隔離器要同網段),并對網絡進行配置,用戶可以選擇其中一種進行聯網并且有且只能開啟一種上網方式。


此處舉例5G/4G3G流量卡上網

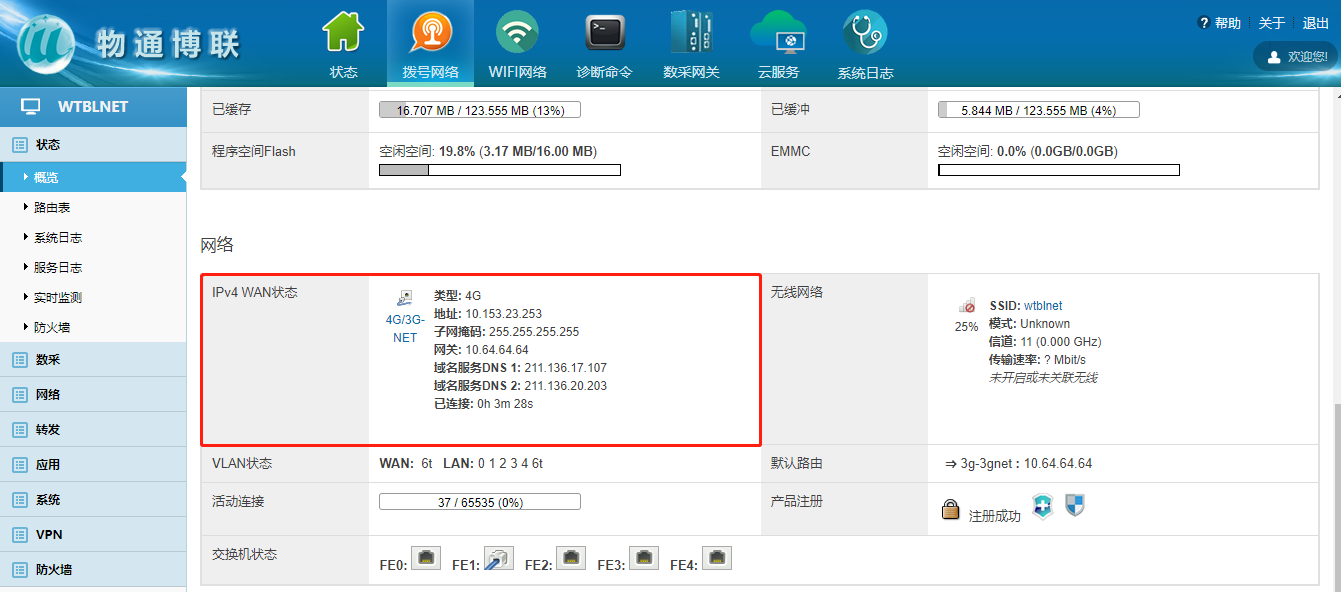

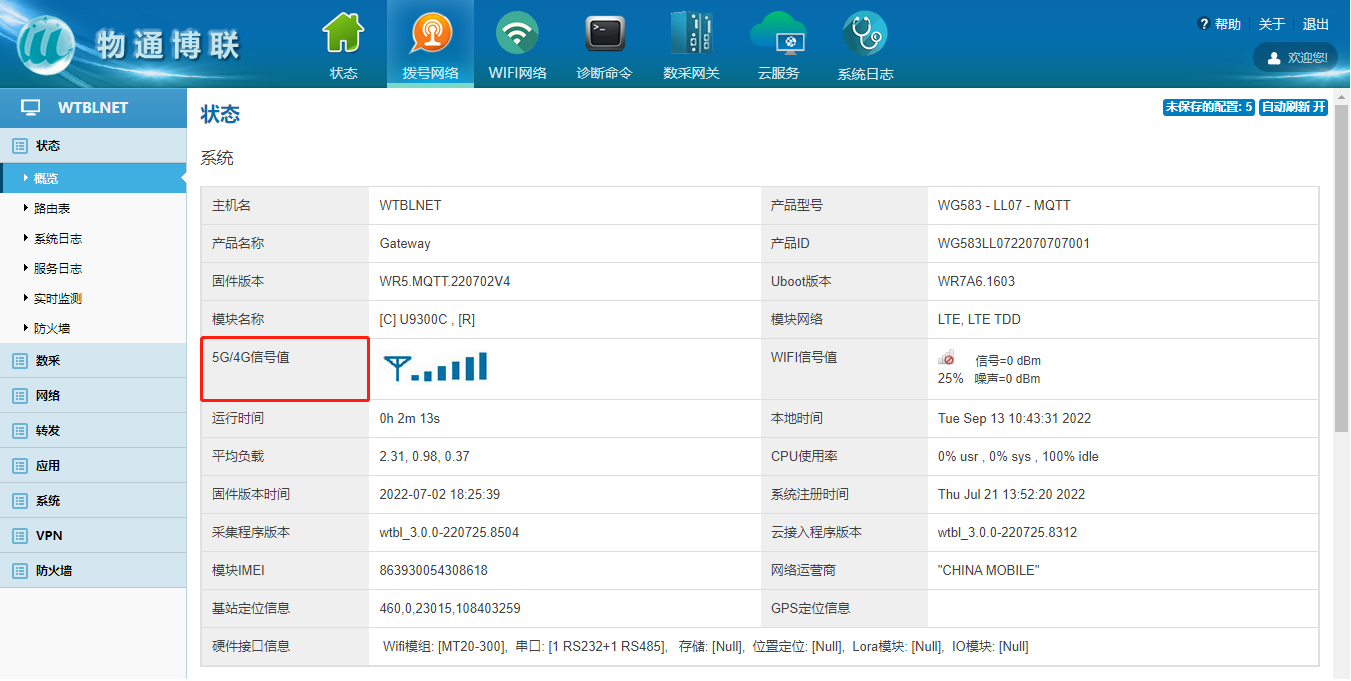

通常支持5G/4G/3G上網的網絡隔離器的出廠配置是5G/4G/3G流量卡上網的模式,使用上電前將流量卡、天線(5G/4G/3G天線延長線的SMA頭是針,網絡隔離器上的連接頭是孔)裝上就可以了。也可以進入網絡隔離器的WEB界面,查看5G/4G/3G信號值以及5G/4G/3G網絡聯網情況,如下圖:




2

設置IP隔離

此處舉例PLC(IP:192.168.3.5)連接網關LAN口(IP:192.168.3.1),并將PLC的IP映射至網絡隔離器WAN口(IP:192.168.1.90),上位機(IP:192.168.1.8)即可通過隔離器WAN口訪問至位于隔離器LAN口的PLC。

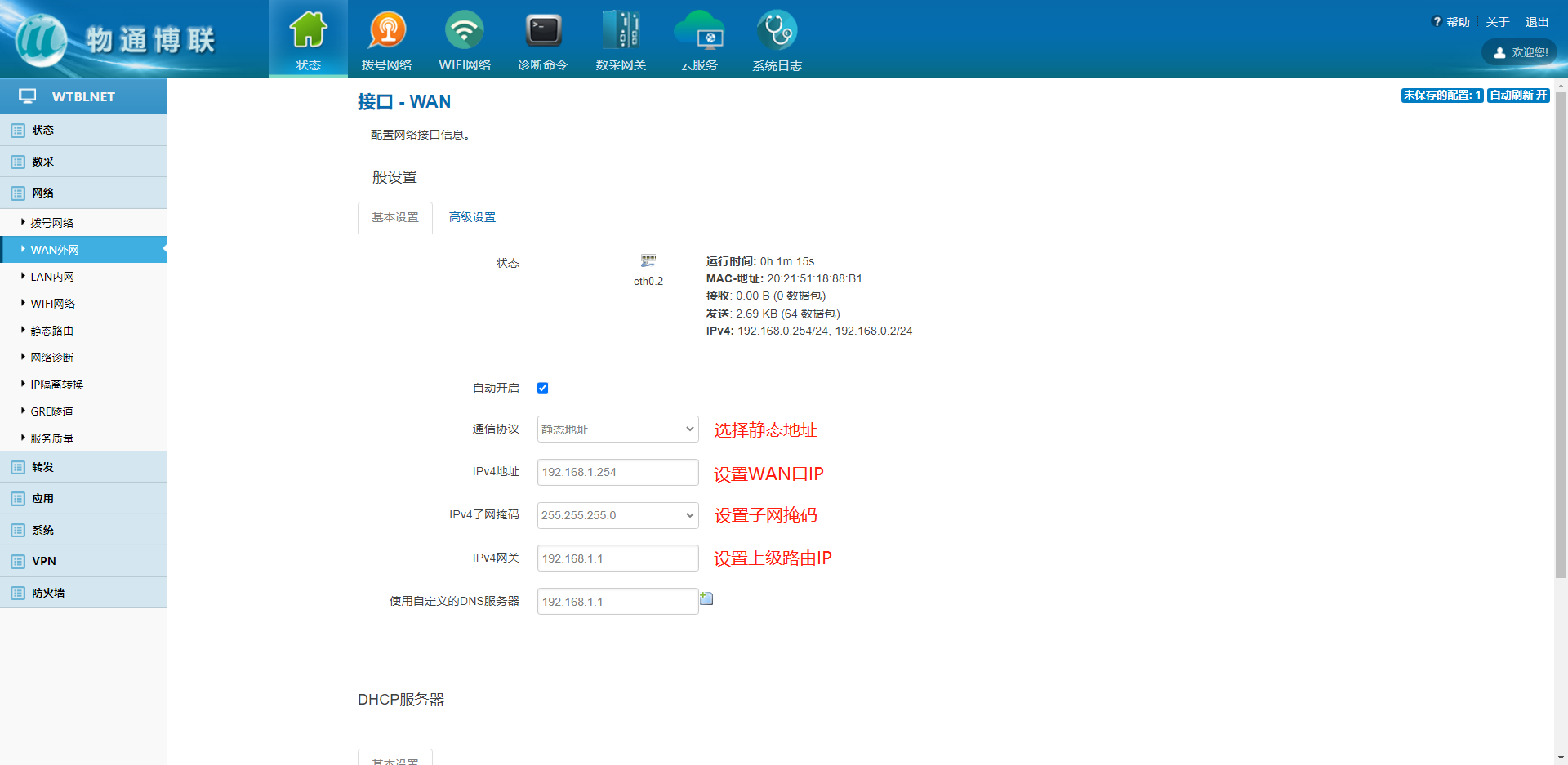

1、設置靜態WAN

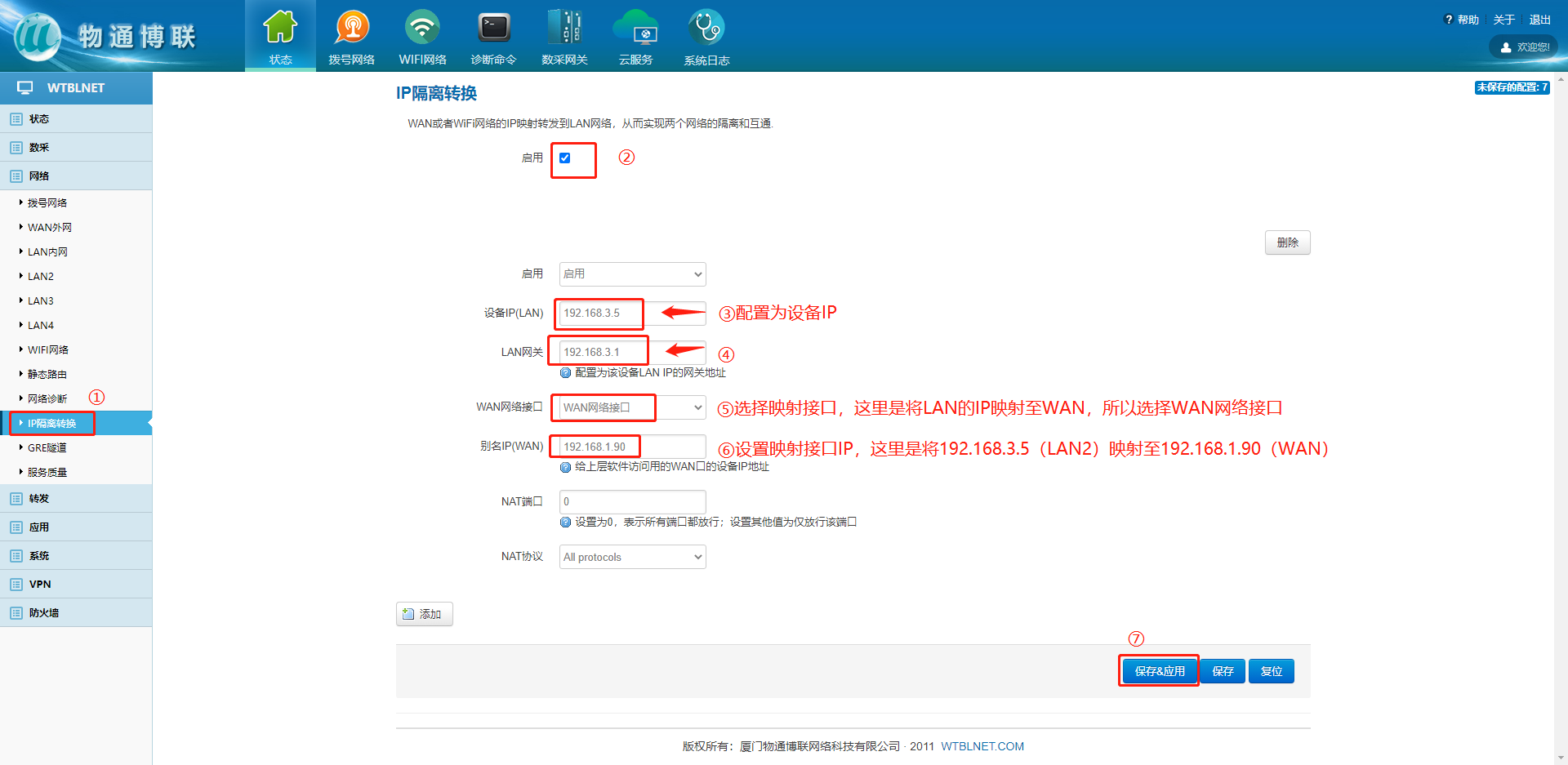

2、設置IP隔離轉換


注:點擊下方“添加”按鈕可添加多個配置。
完成后,上位機即可通過訪問隔離器WAN口IP,實現與接入隔離器LAN口的PLC進行通訊。

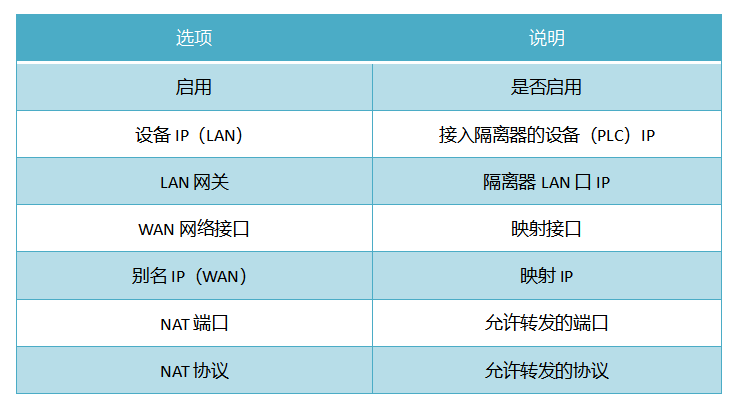

3、選項說明
